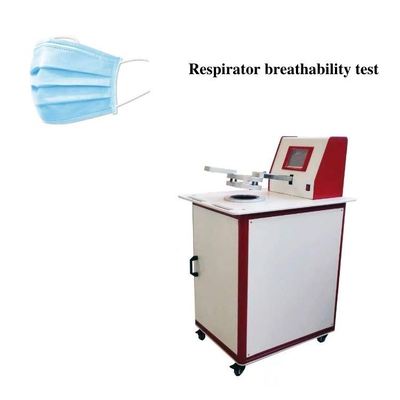

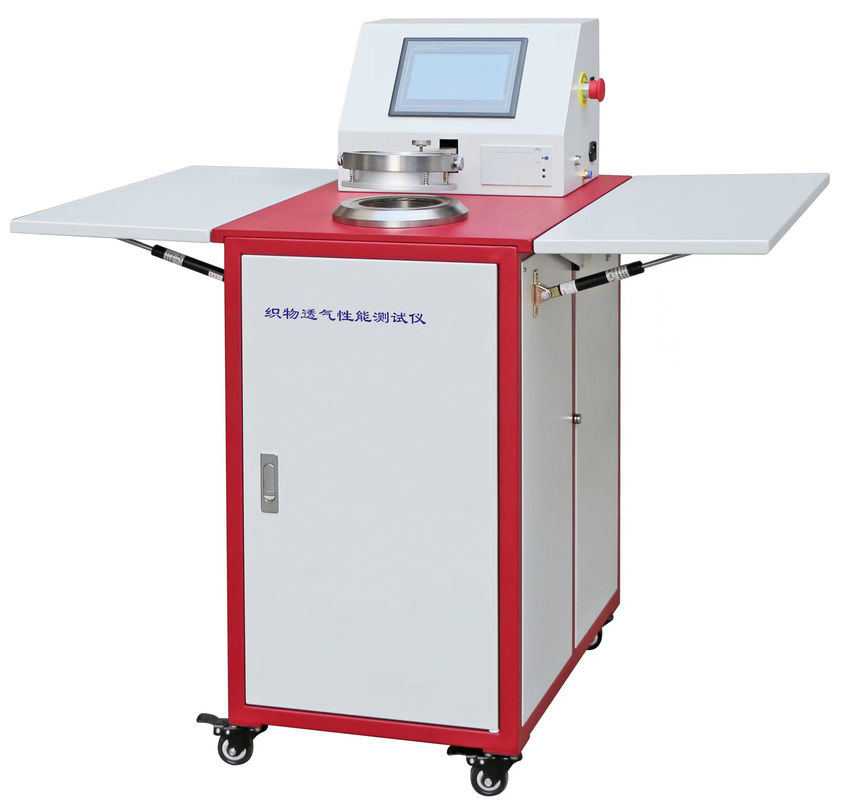

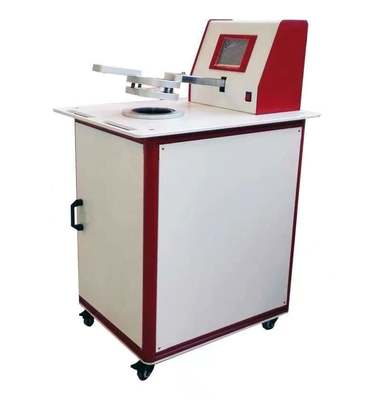

kumaş hava geçirgenliği test edici

Model: GC-461E

1. Giriş
Enstrüman, özel endüstriyel kumaşların, genel kumaşların, örgü ürünlerinin, dokunmamış kumaşların ve endüstriyel filtre kağıdının vb. hava geçirgenliği testi için kullanılır.Enstrüman performansı GB/T545397 kumaş geçirgenliği belirlemesine ve test enstrümanları için ulusal standartların diğer gereksinimlerine uygundur.. Dijital numara göstergesi, dijital test parametre ayar ve geleneksel su sütunu yerine benimsenen yüksek hassas bir sensör ile
basınç farkı test yöntemi ve manuel dönüşüm yerine test verisinin hesaplanması için bir mikro bilgisayar ile, enstrüman kolayca kullanılabilir ve yüksek doğruluk ve verimlilik gösterir.

2Özellikler:
2.1 Basınç test aralığı: 1 ‰ 4000Pa
2.2 Test edilebilir hava geçirgenliği: 2 ¢9999mm/s
2.3 Sınav hataları: ≤±2%
2.4 Test edilebilir kumaş kalınlığı: ≤8 mm
2.5 İndüklenmiş akış düzeltmesi: Veri geri bildirimlerine göre dinamik düzeltme
2.6 Örnek alanı için kesin değer halkası: 5cm2; 20cm2; 50cm2; 100cm2;
2.7 Örnek alanı için kesin çaplı halka: Ф50mm(≈19.6cm2) Ф70mm(38.5cm2)
2.8 Nozzle: 10 adet
2.9 Güç:1500W
2.10 Ağırlık: 65Kg
2.11 Dış boyutlar: 600×700×1100mm ((L×W×H)

3- İnşaat
Dışarıdan, enstrüman destek çerçevesinden, numune bağlama cihazından, akış hacmi ölçümcüsünden, ekran panelinden vb. içeriden basınç sensöründen, CPU veri işlemcisinden, indüklü taslak makinesinden,Geri bildirim ayarlama cihazı vb..
3.1Çelik levhaların doğrudan yumruk şekillendirilmesiyle yapılan ve plastikle püskürtülmüş destek çerçevesi, sağlam, hafif ve çekici, ayrıca korozyona dayanıklı ve temizlenebilir.

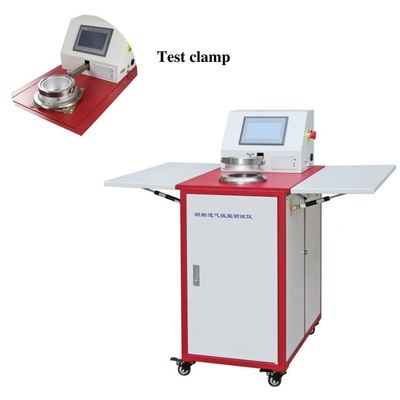

3.2The operation of the specimen fastening device is effected by a pressing handle under the operating table controlling the up-and-down motion of the specimen pressing head through a crankshaft toothed wheel lever mechanismÖrnek, sabitleme cihazından ve presleme başı ile destek ocağı arasındaki yüzen eklemden yeterli baskı kuvvetiyle sıkı sıkıştırılır.
3.3Sızıntı hacmi ölçme silindir, dikişsiz çelik borudan kaynaklı, dayanıklı ve sağlamdır.Kapı ve kapı kilidi ile hava geçirmezliği ve nozellerin kolayca değiştirilmesi garanti edilir.
3.4Düzlük numarası (çap çapı) ekranı:
Bu ekranda gösterilen şu anda seçilen nozel deliği boyutunun kullanımı: Şu anda seçilen nozel deliği boyutuna göre,[Set] tuşuna ve nozzle No'nun sol üst köşesindeki gösterge lambasına basın.. (açıklık çapı) ekran açık. bir nozzle koymak için istenir.
