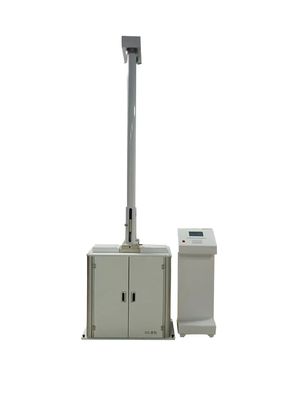

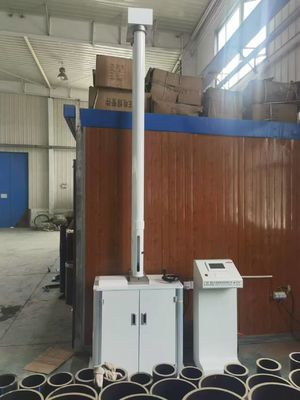

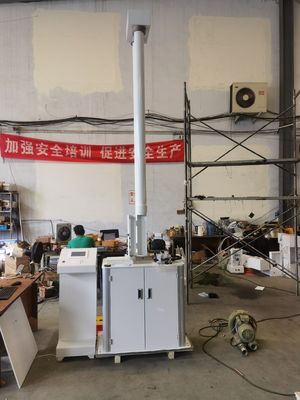

Düşme Çarpışma testi makinesi

1İlke:

Düşük çarpma test makinesi çeşitli borular için uygundur (PVC-U su kaynağı borular, kanalizasyon borular, düşük basınçlı su kaynağı borular, düşük basınçlı su kaynağı borular, çekirdek köpük borular,Çift duvarlı dalgalanmış borularAyrıca sert plastik levhaların dış darbe direnci performansının belirlenmesi için de uygundur.Ürün endüstri standardı JB/T9389 düşme ağırlığı çarpma test makinesi teknik koşullarına ve ulusal standartlar GB/T14152'ye uygun, GB/T14153, GB/T6112; aynı zamanda GB/T5836, GB/T10002'yi de karşılar.1GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 ve diğer test yöntemi standartları.

2.Kullanımı :

Metal olmayan malzeme numunelerinin veya plastik borular, cam, seramik vb. gibi ürünlerin darbe testleri için uygundur.Malzemelerin çarpma direncini değerlendirmek için kullanılan bir test aracıdır..

3Teknik göstergeler:

1En yüksek darbe enerjisi: 300 J.

2Çekiç gövdesinin ağırlığı: 0.5Kg6.3Kg

3Çekiç başının eğrilik yarıçapı: d25R50 ve d90R50'den her biri için bir;

4Çarpışma yüksekliği: 2000mm ve aşağı

5Çarpışma yüksekliği hatası: ± 2 mm

6Örnek özellikleri: Φ16mm Φ800mm

7Güç kaynağı: 220V, 50Hz

8Genel boyutlar: 900*800*4100mm

9Makine ağırlığı: 380kg

4İlgili standartlar:

ZBN72026 "Drop Hammer Impact Testing Machine için Teknik Koşullar"

GB/T14152 "Saat kolunun dönmesi durumunda termoplastik boruların dış darbe direnci için test yöntemi"

GB/T14153 "Sert plastikler için düşüş çekici çarpma test yöntemleri için genel kurallar"

GB6112 "Termoplastik boruların ve ekipmanların çarpma direncini test yöntemi (atma ağırlığı yöntemi) "

GB/T10002.1 "Su kaynağı için katı polivinil klorür (PVC-U) borular"

GB/T10002.3 "Dünyaaltı kanalizasyon ve atık sular sert polivinil klorür (PVC-U) boruları kullanır"

GB/T13664 "Alçak basınçlı su dağıtım sulama için ince duvarlı katı polivinil klorür (PVC-U) borular"

GB11548 "Sıkı plastik levhaların çarpma direnci test yöntemi (Dropping Hammer yöntemi) "

JB/T5125 "Kırık Tarımsal Polyvinyl Chloride Boruları"

JTT/529-2016 Beton köprüler için plastik balon

GB/T8814 "Kapı ve pencere çerçeveleri için katı polivinil klorür (PVC) profilleri"

GB/T5836.1 "Binanın drenajı için katı polivinil klorür borular"

GB/T 19472.1-2004 "Buried Polyethylene (PE) Structural Wall Pipe System Part 1: Polyethylene Double-Wall Corrugated Pipe"

5Donanım konfigürasyonu ve sistem kompozisyonu:

1, Tayvan Delta programlanabilir denetleyici.

2, Tayvan Delta dokunmatik ekran seti (yedi inç).

3, Kore Onetokos fotoelektrik ışın alıcısı.

4Fotoelektrik kodlayıcıları.

5Bir dizi adım atma ve yavaşlama sistemi.

6, bir dizi zincir sürücü sistemi.

7Alüminyum alaşım örnek desteği.

8Çekiç gövdesi, çekiç başı ve çekiç koltuğu standart olarak donatılmıştır.

9Bir dizi numune kaldırma cihazı.

10Pnömatik ikinci dereceli çarpma karşıtı bir sistem.

11Elektromanyetik emici bir sistem.

6.Test prensibi:

Test edilecek boru veya profilleri çalışma masasına yerleştirin, numunenin yüksekliğini numunenin üst yüzeyinin fotoelektrik kontrast sisteminin alt kenarında olması için ayarlayın;Ulusal standart gereksinimlerine göre çekiç başını ve ağırlığını seçin., ve darbe çekici birleştirmek; elektromanyetik ayarlamak adsorpsiyon sisteminin yüksekliği, çekici asmak; nokta testi; yüksek bir yerden darbe çekici düşürmek,borunun veya profilin kırılmasını gözlemleyin., bir veya daha az, borunun veya profilin çarpma direncinin iyi olduğunu ve birden fazla çarpma direncinin çarpma performansının iyi olmadığını gösterir.

7Deneysel adımlar:

A.kurulum örneği:

1.1 Gücü açın ve örnek koruma kapısını açın.

1.2 Çarpışma örneği kurulur ve örneğin yüksekliği örneğin üst kenarının fotoelektrik sisteminin temas yüzeyine yakın olması için ayarlanır;

B.Çarpışma çekici seçin:

1 Çekiç kafası modelini standart gereksinimlere göre seçin;

2 Çarpışma çekiçini standart gerekliliklere göre birleştirin.

C.Testler:

3.1 Elektromanyetik emici sistemin yüksekliğini ayarlayın, gözlem penceresini açın, kombine darbe çekiçini içine koyun ve elektromanyete emici yapın;

3.2 Çarpışma yüksekliğini ayarlayın;

3.3 Belirtilen yüksekliğe kaldırma;

3.4 puanlı test anahtarı;

3.5 Test sonuçları numunelerin hasarına göre verilir.
